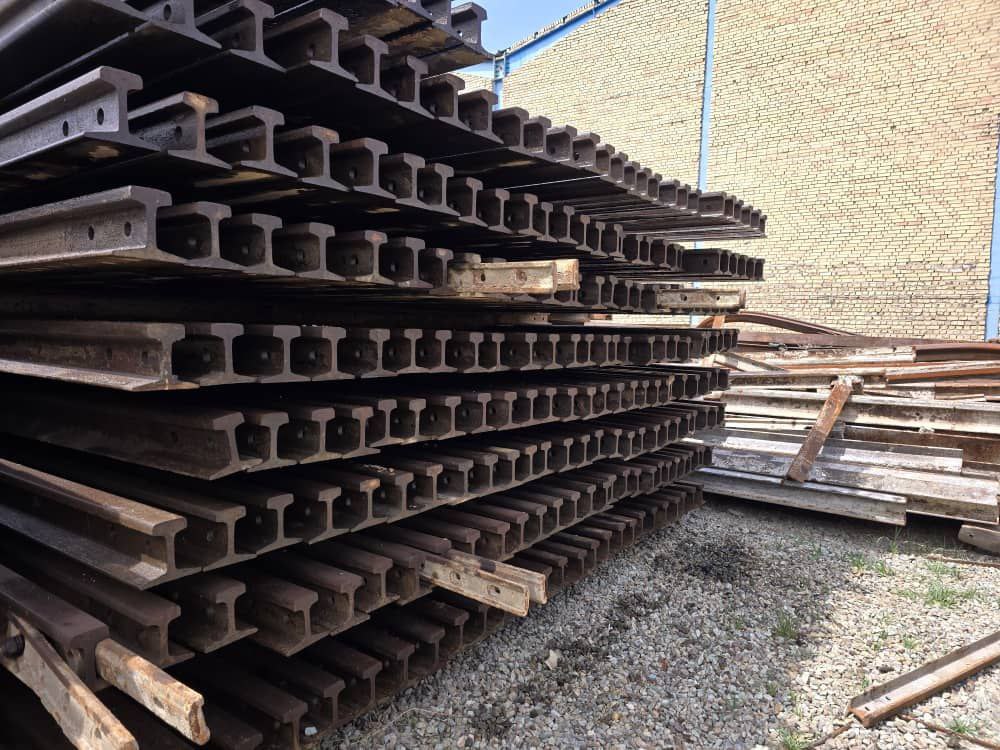

ریل راهآهن چیست؟
ریل راهآهن یک مقطع فولادی بلند و مقاوم است که روی تراورسها (Sleepers) نصب میشود و مسیر حرکت قطار را تشکیل میدهد. وظیفهی اصلی ریل راه آهن ، هدایت چرخ قطار، تحمل بار بسیار سنگین، انتقال نیرو به زیرسازی و فراهم کردن حرکت نرم، پایدار و ایمن قطار است.
کاربرد اصلی ریل راهآهن :
ریلها در بخشهای مختلف شبکه ریلی استفاده میشوند:
مسیرهای اصلی قطارهای مسافری و باری
خطوط مترو و تراموا
خطوط صنعتی داخل کارخانهها
خطوط معادن برای حمل مواد
خطوط ریل جرثقیلهای سقفی (با نوع مخصوص)
ویژگیهای مهم ریل راهآهن :
ریلهای استاندارد باید دارای خصوصیات زیر باشند:
استحکام بالا برای تحمل بار چرخهای قطار
مقاومت سایشی زیاد در برابر سایش ناشی از تماس فلز با فلز
چقرمگی و مقاومت در برابر ضربه
دقت ابعادی بالا برای قرارگیری درست چرخها
ریلها معمولاً از فولاد کربنی ویژه با درصد کربن بالا تولید میشوند تا سختی و دوام زیادی داشته باشند.
اجزای ریل راهآهن :
هر ریل از سه بخش اصلی تشکیل شده:
سر ریل (Head): سطح تماس چرخ قطار
جان ریل (Web): قسمت میانی برای انتقال نیرو
پای ریل (Foot): بخش پایینی برای اتصال به تراورس
انواع ریل راهآهن
ریلهای راهآهن بر اساس استاندارد، وزن، کاربرد و محل استفاده به چند گروه اصلی تقسیم میشوند:
۱. ریلهای سری روسی (R-Series)
این سری از رایجترین ریلهای مورد استفاده در ایران است. مدلهای معروف آن شامل R33 ،R38 ،R43 ،R50 و R65 هستند.تفاوت این ریلها در وزن هر متر و قدرت تحمل بار آنهاست.
ریلهای سبکتر مانند R33 برای خطوط کمبار و صنعتی و ریلهای سنگینتر مانند R65 برای خطوط اصلی قطارهای باری و مسافری استفاده میشوند.
۲. ریلهای استاندارد اروپایی (UIC)
استاندارد اروپایی UIC شامل دو مدل پرکاربرد UIC54 و UIC60 است.
این ریلها کیفیت بالاتری نسبت به ریلهای سری روسی دارند و برای خطوط پرتردد، سرعت بالا و مسیرهای اصلی راهآهن استفاده میشوند.
مدل UIC60 یکی از بهترین و پرمصرفترین ریلهای جهان برای خطوط پرسرعت است.
۳. ریلهای سبک صنعتی
این ریلها معمولاً برای خطآهن کارخانهها، معادن کوچک، انبارها و مسیرهای موقت استفاده میشوند.
انواع رایج آن شامل ریلهای ۹ کیلویی، ۱۲ کیلویی، ۱۸ کیلویی و ۲۴ کیلویی است.
به دلیل وزن کم، نصب آسان و قیمت کمتر، مناسب خطوط داخلی و کوتاهبرد هستند.
۴. ریل جرثقیلی (Crane Rail)
این نوع ریل برای حرکت چرخ جرثقیلهای سقفی و دروازهای در کارخانهها، بنادر و اسکلهها کاربرد دارد.
مدلهای معمول آن شامل A45، A55، A65 و ریلهای سنگینتر مانند QU70، QU80، QU100 و QU120 هستند.
این ریلها سختی سطحی و مقاومت سایشی بسیار بالایی دارند چون بار نقطهای شدید را تحمل میکنند.
۵. ریل مترو و تراموا (Grooved Rail)
این ریلها شیاردار هستند تا چرخ تراموا داخل شیار حرکت کند.
بیشتر برای خطوط سطحی شهری، متروهای سبک و تراموا بهکار میروند.
مدلهای معروف آن Ri52 و Ri60 است.
این ریلها امکان عبور کاربر پیاده و خودرو در تقاطعها را نیز فراهم میکنند.
۶. ریلهای مخصوص پروژههای خاص
در برخی پروژهها از ریلهای ویژهای استفاده میشود، مثل:
ریل سوئیچ و آرچ برای تعویض مسیر
ریل منحنیبر برای خطوط با قوس تند
ریل ضد سایش برای مناطق پرتردد
ریلهای گرما-سخت برای خطوط گرمسیر
کاربردهای انواع ریل راهآهن :
۱. کاربرد ریلهای سری روسی (R33 ،R38 ،R43 ،R50 ،R65)
این سری یکی از رایجترین ریلها در ایران است و هر مدل کاربرد خاص خود را دارد:
R33 و R38: برای خطوط سبک، حمل مواد در معادن، خطوط موقت و مسیرهای داخلی کارخانهها.
R43: برای خطوط فرعی راهآهن و مسیرهایی با بار متوسط.
R50: مناسب مسیرهای اصلی با ترافیک متوسط و سرعت معمولی.
R65: برای خطوط اصلی راهآهن، مسیرهای پرتردد، قطارهای باری سنگین و مسافری سریع.
۲. کاربرد ریلهای استاندارد اروپایی (UIC54 و UIC60)
این ریلها کیفیت و مقاومت بسیار بالایی دارند و در مسیرهای پرترافیک استفاده میشوند.
UIC54: مناسب خطوط اصلی با سرعت متوسط و بار نسبی.
UIC60: برای خطوط پرسرعت، مسیرهای پرتردد، قطارهای سریعالسیر، و مسیرهای باری فوقسنگین.
به طور کلی، بهترین گزینه برای خطوط اصلی و شریانهای ریلی کشورهاست.
۳. کاربرد ریلهای سبک صنعتی (ریل ۹، ۱۲، ۱۸ و ۲۴ کیلویی)
این ریلها وزن کمی دارند و برای مسیرهای کوتاه و داخلی کاربرد دارند.
مناسب برای کارخانهها، خطوط تولید، معادن کوچک، کارگاهها، انبارهای صنعتی و مسیرهای موقت که به ریل معدنی نیز معروف هستند.
برای واگنهای کوچک صنعتی و چرخهای دستی ریلی استفاده میشوند.
نصب و جمعآوری آنها سریع و آسان است.
۴. کاربرد ریل جرثقیلی (Crane Rail)
ریل جرثقیلی نسبت به ریلهای معمولی سختی و مقاومت سایشی بسیار بیشتری دارد.
مورد استفاده در جرثقیلهای سقفی داخل کارخانهها
جرثقیلهای دروازهای و گنتری کرین در بنادر و اسکلهها
ترمینالهای کانتینری
صنایع فولاد، پتروشیمی، سولههای صنعتی
تجهیزاتی که بار نقطهای سنگین دارند و روی ریل حرکت میکنند
مدلهای A45، A55، A65 و QU70 تا QU120 بسته به ظرفیت جرثقیل انتخاب میشوند.
۵. کاربرد ریلهای مترو و تراموا (Grooved Rail)
این ریلها دارای شیار هستند و برای حرکت چرخ داخل شیار طراحی شدهاند.
مناسب خطوط سطحی مترو
خطوط تراموا در شهرها
تقاطعهایی که خودرو یا عابرین از روی ریل عبور میکنند
مناطق شهری که نیاز به ترکیب مسیر عبور و ریل وجود دارد
این نوع ریلها مانع ایجاد برجستگی و مزاحمت برای خودروها میشود.
۶. کاربرد ریلهای ویژه پروژههای خاص
ریلهای سوئیچ و آرچ: برای قسمتهای تعویض مسیر و سوزن راهآهن.
ریلهای ضد سایش: در مناطق پرتردد و نقاطی که فشار چرخ زیاد است.
ریلهای سختکاریشده: برای مناطق گرمسیر یا مسیرهایی که دمای بالا باعث انبساط زیاد میشود.
ریل منحنیبر: مخصوص مسیرهای با قوس زیاد یا وقتی نیاز به انعطاف بیشتر ریل وجود دارد.

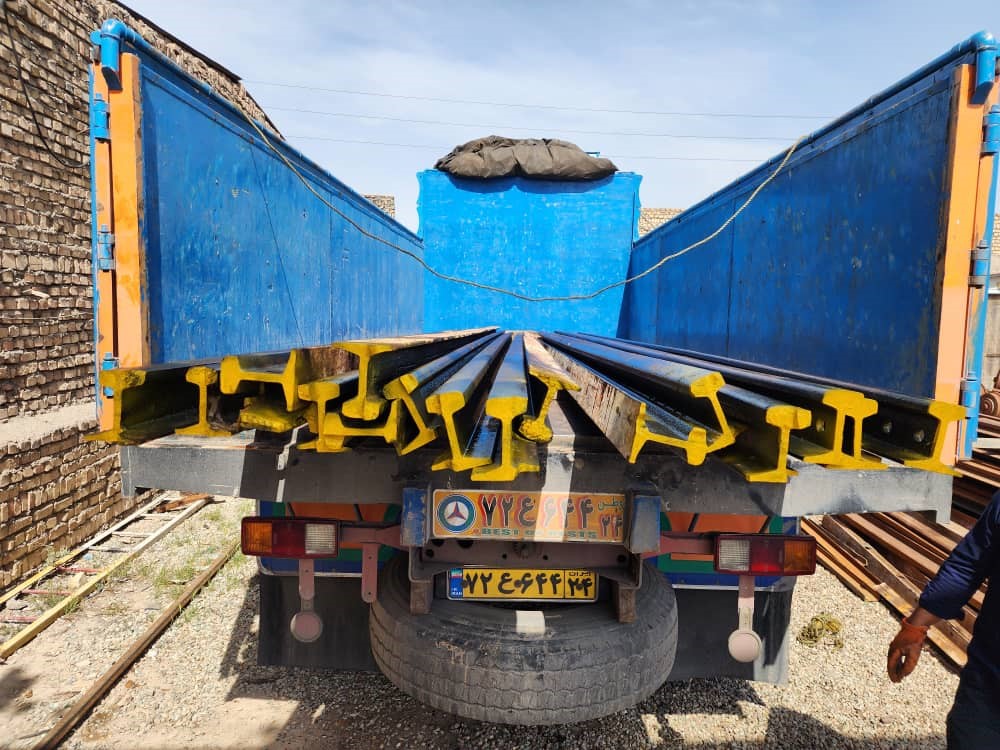

روشهای خرید ریل راهآهن
خرید ریل راهآهن یک فرایند تخصصی است و بسته به نوع ریل، کاربرد، بودجه و حجم پروژه میتواند از مسیرهای مختلف انجام شود.
۱. خرید مستقیم از کارخانه و تولیدکننده
این روش بهترین و مطمئنترین نوع خرید است و معمولاً برای پروژههای بزرگ استفاده میشود.
مزایا :
قیمت مناسبتر به دلیل حذف واسطه
امکان سفارش در تناژ بالا
دریافت گواهیهای کیفی، تستها و استانداردهای تولید
امکان انتخاب نوع فولاد، سایز، عملیات حرارتی و…
مناسب برای:
شرکتهای ریلی
پروژههای ملی یا صنعتی بزرگ
خرید ریلهای UIC60، R65، ریل جرثقیلی و… در حجم بالا
۲. خرید از واردکنندهها و بازرگانان رسمی
بسیاری از ریلها مانند UIC60، UIC54، ریل QU و برخی ریلهای خاص وارداتی هستند.
مزایا
امکان خرید ریلهای کمیاب یا غیرتولیدی
موجودی آماده و تحویل سریع
گزینههای متنوع از برندهای مختلف
مناسب برای:
پروژههایی که نیاز به ریلهای استاندارد خارجی دارند یا زمان تحویل برایشان مهم است.
۳. خرید از نمایندگیها و شرکتهای پخش معتبر
نمایندگی کارخانهها معمولاً ریلها را با قیمت مصوب و با ضمانت ارائه میکنند.
مزایا
خرید رسمی و مطمئن
دریافت خدمات پس از فروش
امکان خرید در حجمهای متوسط
مناسب برای:
پروژهها و شرکتهای متوسط و کوچک.
۴. خرید از بازار آهن و فروشگاههای تخصصی فولاد
در برخی شهرها بازارهای عمده ریل وجود دارد که معمولاً انواع ریلهای:
ریل سبک (۹-۱۲-۱۸-۲۴ کیلویی) ، ریل دست دوم ریل جرثقیلی را عرضه میکنند.
مزایا
تحویل فوری
امکان خرید مقدار کم
انتخاب از بین چند کیفیت مختلف
مناسب برای:
کارخانهها، کارگاهها، خطوط داخلی و پروژههای سبک.
۵. خرید اینترنتی از سایتهای معتبر فروش ریل
در سالهای اخیر فروش آنلاین ریل بسیار متداول شده است.
مزایا
مشاهده قیمت، مشخصات فنی و تصاویر
مقایسه آسان بین برندها
ثبت سفارش سریع
مناسب برای:
خریدهای کوچک تا متوسط یا استعلامهای فوری.
۶. خرید ریل دست دوم یا کارکرده
در برخی پروژهها مانند معادن و کارخانهها، استفاده از ریل دست دوم R33، R38، ریل A65 و… کاملاً رایج است.
مزایا
قیمت بسیار پایینتر
مناسب پروژههای موقت یا کمبار
نکات مهم:
بررسی سلامت سر ریل
میزان سایش
مستقیم بودن و نداشتن پیچش
ضخامت جان ریل
۷. خرید از حراجیها و مزایدههای سازمانها
سازمانها و شرکتهای دولتی گاهی ریلهای مستعمل یا مازاد خود را در مزایده به فروش میگذارند.
مزایا
قیمت مناسب
خرید در حجم بالا
مناسب برای:
خریداران صنعتی و شرکتهایی که نیاز به ریل ارزان دارند.
۸. خرید سفارشیسازیشده
در پروژههای بزرگ مثل مترو، معادن یا جرثقیلهای سنگین، گاهی ریل باید با ویژگیهای خاص تولید شود مانند:
سختکاری سطح
طولهای ۱۸ متری یا سفارشی
استاندارد ویژه (UIC، BS، AREMA و…)
مزایا
دقیقاً مطابق نیاز پروژه
کیفیت بالاتر و عمر طولانیتر
مناسب برای:
پروژههای بزرگ یا تخصصی.
نکات مهم قبل از خرید ریل :
برای جلوگیری از ضرر و انتخاب اشتباه، به این موارد توجه کنید:
حتماً نوع و وزن ریل متناسب با پروژه را مشخص کنید. (مثلاً R65، UIC60 یا A65).
گواهیهای تست مکانیکی و شیمیایی را بگیرید.
میزان سایش در ریلهای دست دوم را دقیق بررسی کنید.
قیمت چند فروشنده مقایسه کنید.
به هزینه برش، حمل و تخلیه نیز توجه کنید.
برند تولیدکننده یا واردکننده را از نظر اعتبار بررسی کنید.
